Protectia la descarcari - ROSENBERGER 60HK20A-K01

In urma unor articole si discutii pe marginea metodelor de protectie la descarcarile electrice mai mult sau mai putin violente a rezultat in mod evident necesitatea instalarii pe traseele de RF a unor elemente specifice, asa numitele "arestoare".
Exista o oferta destul de variata pe piata de astfel de elemente de protectie, produse sub nume de firme celebre sau mai putin cunoscute.
In lumea radioamatorilor, Polyphaser este un reper in ceea ce priveste calitatea. Se spune despre restul ca nu ar exista.
Intrucat aceste elemente de protectie se intercaleaza pe traseul de RF, cred ca este bine sa stim cate ceva despre ele.
In primul rand, exista doua modalitati majore de a proteja de descarcari traseul de RF:
-Prin punere la masa cu linii mai mult sau mai putin acordate
-Prin utilizarea unor circuite de descarcare in gaz inert sau vid.
Nu includ in categoria circuitelor de protectie "serioase" asa numitele 'eclatoare' care, in esenta sunt niste dispozitive asemanatoare bujiilor si care asigura descarcarea intre doua varfuri aflate la o distanta de 1-2 mm. Acestea produc o descarcare electrica cu armonici multiple si, in conjunctie cu echipamentele moderne fac mai mult rau decat bine.

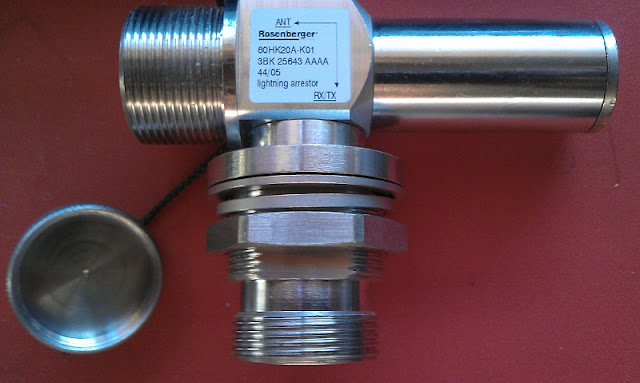

Am pe masa un arestor ROSENBERGER 60HK20A-K01 provenit din industria telecomunicatiilor profesionale si care pare a face descarcarea pe o linie acordata.
Este un dispozitiv masiv, in greutate de aproximativ 1 kg, cu conectica coaxiala pe dimensiunea 7/16 inch.

Se observa rigurozitatea regulii de descarcare INAINTE de placa SPG, flansa de montaj fiind "anterioara" iesirii catre echipamentul din shack.


Masurand rezistenta intre masa si oricare dintre pinii centrali obtinem ZERO OHM, ceea ce inseamna ca in interiorul partii cilindrice se gaseste un circuit pus la masa permanent.

Care va fi insa efectul la intercalarea in circuitul de RF al transceiverului?

Am efectuat cateva masuratori cu ajutorul analizorului de spectru cu tracking generator si va las sa studiati rezultatul.

10 MHz - 1 GHz


100 MHz - 200 Mhz


400 MHz - 500 MHz


800 MHz - 1000 MHz


Privind ultima imagine, observam ca circuitul prezinta o rezonanta la frecventa de 943 MHz, cu atenuare minima la frecventele adiacente, ceea ce denota orientarea catre protejarea echipamentelor GSM.
Cu toate acestea, in jurul frecventei de 440 MHz atenuarea este de sub 1 db, ceea ce il face potrivit pentru protectia echipamentelor UHF.

In VHF, dupa cum se poate observa, este dezastru!

Pentru teste am folosit patch corduri Rosenberger; analizorul Marconi IFR 2945A.

73 de YO3HJV
