Pentru ca m-am hotarat sa reiau operarea din portabil QRP am nevoie de un instrument minimalist, usor si sigur care sa imi indice acordul antenelor.
Sigur, acum totul se face cu analizoare, care mai de care mai complexe si sofisticate. Am cateva insa sunt destul de incomode daca vrei sa iti incapa totul intr-un mic rucsac.
Asa ca m-am indreptat spre puntile SWR "clasice", realizate cu toroid.
Dupa mai multe experimente, am ajuns la solutia prezentata mai jos.
Nu am avut la indemana doua toruri asa ca am folosit un miez binocular, BN-43-2402 pe care am realizat ambele transformatoare.
Diodele pot fi de orice tip, Schottky; am avut la indemana BAT54.
Indicatia se face pe miliampermetru cu cap de scala 100uA. La 5W este cap de scala, fiind foarte sensibil. Am testat pe gama 1-30 MHz iar indicatia este potrivita pentru acordul cu precizie al antenei.
Miliampermetrele pot fi inlocuite cu doua LED-uri; preferabil verzi sau galbene, caz in care este nevoie de o baterie de 1,5V instalata conform linie punctate. Bateria poate fi lasata in circuit intrucat, in absenta semnalului de masurat, pragul de deschidere al LED-urilor nu este atins.
Daca se folosesc LED-uri, rezistentele Rs vor fi inlocuite cu unele de 10-15 Ohm.
Valorile indicate sunt pentru operare QRP, rezistentele fiind 0,25W. In cazul in care se doreste extinderea gamei la 100W, rezistentele de 47 Ohm vor fi inlocuite cu doua rezistente de 100 Ohm/0,5W, in paralel (am testat si la 100W si nu sunt probleme daca se utilizeaza serii scurte de emisie).
Atentie, la realizarea transformatorului infasurarile de 10 spire se vor bobina IN ACELASI SENS iar capetele care se conecteaza la sasiu vor fi intocmai ca in schema electrica!
Incercati sa realizati montajul cat mai simetric si cu plan de masa unitar iar rezultatele vor fi excelente!
Montajul poate fi utilizat pentru masurarea cu doua circuite AD8307 caz in care semnalul se va prelua direct de pe rezistentele de 47 Ohm.
Circuitul este reversibil; nu conteaza care este intrarea dar, in cazul in care il conectati invers, semnificatia LED-urilor se schimba si ea.
De altfel, reversibilitatea este folositoare la testarea rapida a realizari corecte.
Pe o sarcina de 50 Ohm, doar LED-url de FWD va lumina la aplicarea semnalului.
Inversand montajul, tot pe sarcina artificiala, va lumina LED-ul de SWR.
Daca efectuati acest test cu doua miliampermetre identice, veti observa mult mai usor functionarea corecta.

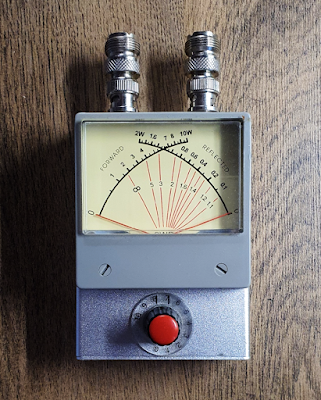

In varianta mea constructiva am folosit un combo de ace indicatoare incrucisate si am introdus in schema si un potentiometru pentru a putea modifica capatul de scala in functie de puterea statiei.
Succes!
| 50 Ohm resistive load | ||||||||||||||
| Ip. A | L | 1W | 2W | 3W | 4W | 5W | 6W | 7W | 8W | 9W | 10W | |||
| Rf in la Rf in | ||||||||||||||
| correct | a | SWR port | 0.900 | 6.000 | 9.000 | 15.700 | 23.000 | 32.800 | 47.800 | 55.600 | 63.000 | 78.500 | 95 | mV |
| b | PWR port | 0.21 | 0.48 | 0.75 | 0.92 | 1.10 | 1.30 | 1.49 | 1.68 | 1.92 | 2.12 | 2.45 | V | |
| Ip B | RfIn la ANT | |||||||||||||
| revers | a | SWR port | 0.21 | 0.60 | 0.77 | 1.00 | 1.19 | 1.37 | 1.57 | 1.80 | 1.98 | 2.22 | 2.44 | V |
| b | PWR port | 14.000 | 40.700 | 58.300 | 76.000 | 98.000 | 117.500 | 137.400 | 156.000 | 176.400 | 195.000 | 217 | mV |
